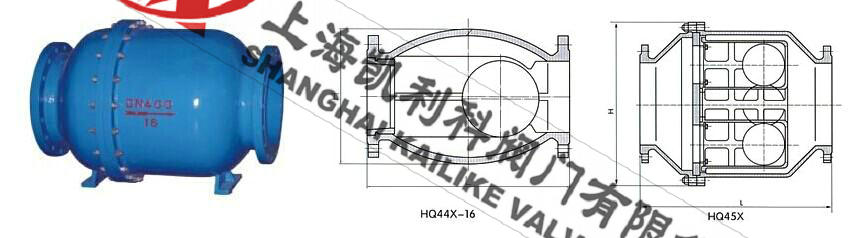

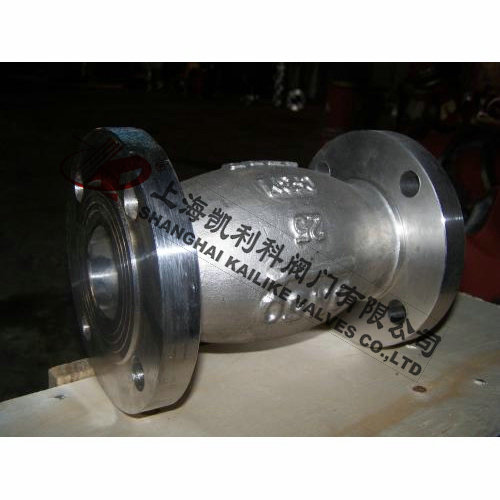

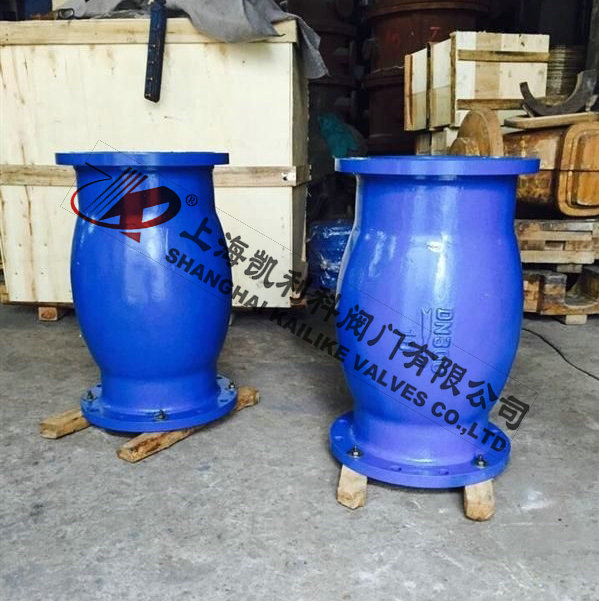

HQ44X、HQ45X微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門，流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波.水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
| 產品名稱： | 球式止回閥 | 產品型號： | HQ41X |
| 公稱通徑： | DN50～DN350 | 結構形式： | 球形 |
| 公稱壓力： | 1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+80ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 球墨鑄鐵、鑄鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水、熱水管網 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型 號 | 公稱壓力 (MPa) | 殼體試驗 壓力(MPa) | 密封試驗 壓力(MPd) | 閥體材料 | 球體材料 |
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 |
| H1 | 510 | 570 | 640 | 715 |
| DN（mm) | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
| H | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
聲明：【HQ44X,HQ45X微阻球形止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HQ44X,HQ45X微阻球形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
